Kurz gesagt
Eine saubere Kabelführung schützt Ihr Balkonkraftwerk vor Feuchtigkeitsschäden, Scheuerstellen und Stolperfallen: Verlegen Sie wetterfeste Leitungen auf kurzem Weg, schützen Sie Durchführungen und vermeiden Sie scharfe Kanten. Wie dick das Kabel sein muss, ist eine andere Frage und steht unter Kabelquerschnitt beim Balkonkraftwerk.
Inhaltsverzeichnis
Grundregeln für die Verlegung
Das Kabel vom Solarmodul zum Wechselrichter und weiter zur Steckdose sollte möglichst kurz und wettergeschützt verlaufen. Achten Sie darauf, dass keine scharfen Kanten oder scheuernden Stellen das Kabel beschädigen können. Eine UV-beständige Leitung ist für den Außenbereich wichtig. Wechselrichter und Anschlusskabel müssen laut Herstellerangaben für den Außenbereich zugelassen sein. Zusätzliche Abdichtungen helfen, Feuchtigkeit fernzuhalten.
Mögliche Varianten:

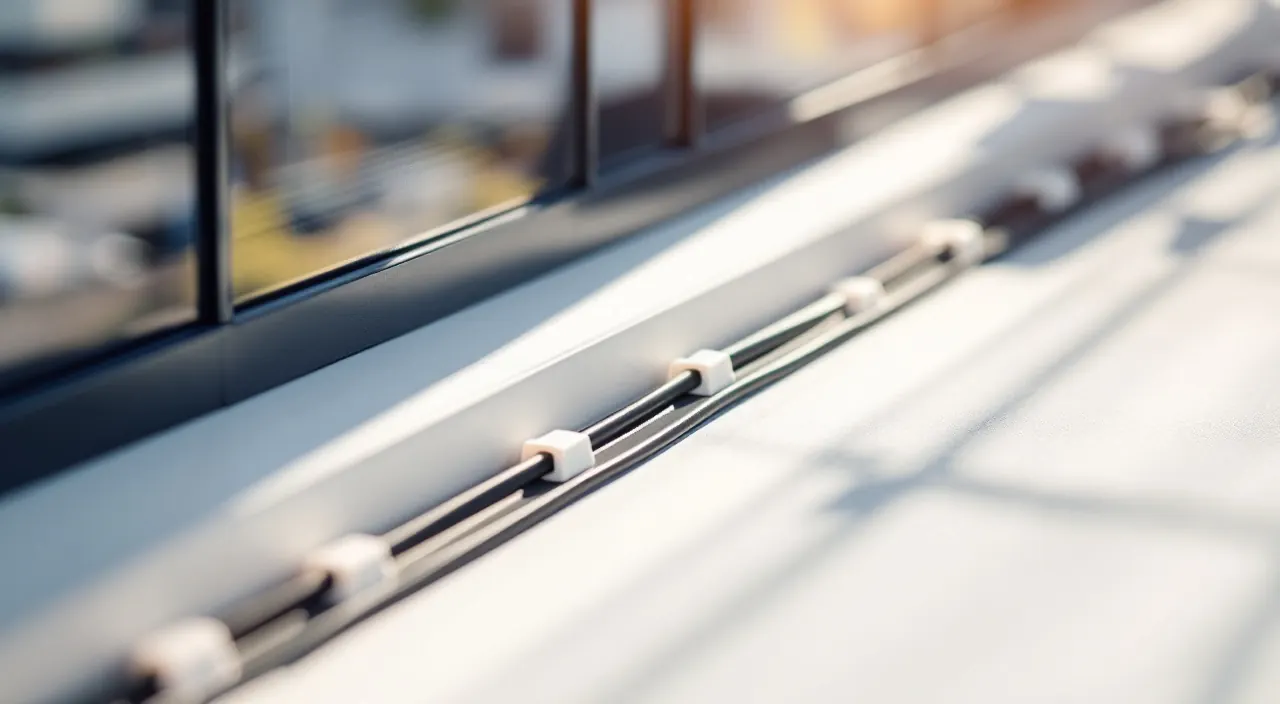

- Verlegung entlang des Balkongeländers mit Kabelbindern, Clips oder Kabelkanälen.
- Durchführung durch Fenster oder Tür mit flachem Kabelkanal oder einer Fensterdurchführung.
- Bohrung durch die Wand für eine dauerhafte Lösung, die ein Fachbetrieb ausführen sollte.
Welches Kabel eignet sich für den Außenbereich?
Zwischen Modul und Wechselrichter kommt meist konfektioniertes Solarkabel mit MC4-Steckern zum Einsatz, das in der Regel UV-beständig und für draußen ausgelegt ist. Beim Wechselstromkabel vom Wechselrichter zur Steckdose sieht es anders aus. Läuft es ganz oder teilweise im Freien, sollte es für den Außenbereich geeignet sein, zum Beispiel als Gummischlauchleitung des Typs H07RN-F, und eine ausreichende Schutzart gegen Spritzwasser haben. Ein Innenraum-Verlängerungskabel ist dafür ungeeignet, weil Feuchtigkeit in die Isolierung eindringen und einen Kurzschluss auslösen kann. Mehr dazu im Beitrag Verlängerungskabel am Balkonkraftwerk.
Kabeldurchführung in der Mietwohnung
Mieter sollten keine dauerhafte Bohrung durch Fassade oder Fensterrahmen ohne Zustimmung des Vermieters vornehmen, auch wenn die Montage des Balkonkraftwerks selbst zustimmungsfähig ist. Für die meisten Fälle reicht eine reversible Lösung: ein flacher Durchlass im Fensterfalz, der das Fenster weiter schließen lässt, oder eine ohnehin vorhandene Durchführung. Eine dauerhafte, unsichtbare Führung durch die Wand ist eine bauliche Veränderung, die Zustimmung und Fachwissen erfordert, vor allem bei tragenden Wänden oder gedämmter Fassade. Lesen Sie dazu Installation ohne Bohren und Zustimmungsanspruch nach § 554 BGB. Das ist keine Rechtsberatung.
Kabelführung und Kabelquerschnitt sind zwei Themen
Kabelführung beschreibt, wie und wo das Kabel verläuft. Der Kabelquerschnitt gibt an, wie dick die Adern sein müssen. Auch ein perfekt verlegtes Kabel hilft nicht, wenn der Querschnitt für die Länge zu dünn gewählt ist: Die Folgen sind Spannungsabfall und Erwärmung. Eine Orientierung bietet der Kabelquerschnitt-Helfer. Bei Arbeiten an der festen Elektroinstallation, etwa beim Anschluss an einen eigenen Stromkreis, gehört die Arbeit in die Hand einer Elektrofachkraft; Näheres steht unter Elektrischer Anschluss beim Balkonkraftwerk.
Regelmäßig kontrollieren
Prüfen Sie die Leitungen gelegentlich auf Scheuerstellen, Risse und lockere Halterungen. Nach Stürmen sollten Sie besonders die Befestigung kontrollieren. Spürbar warme Steckverbindungen sind ein Warnsignal, siehe Stecker wird warm.
Häufige Fragen zur Kabelführung
Fazit
Kurze Wege, wetterfeste Leitungen, geschützte Durchführungen und regelmäßige Sichtkontrolle machen die Kabelführung sicher. Für die richtige Dicke des Kabels lesen Sie den Beitrag zum Kabelquerschnitt.
